ki sa ki DALI?
Manyèl DALI
Digital Addressable Lighting Interface ke yo rekonèt kòm DALI. Konpozan yon sistèm ekleraj ka kontwole epi yo ka kominike youn ak lòt grasa pwotokòl de-fason sa a.
IEC60929, ki soti nan fen ane 1990 yo, defini DALI. Li te sibi gwo chanjman depi lè sa a. DALI-2, ki se vèsyon aktyèl la (2020), yo dekri nan IEC62386. Ansyen logo DALI-2 ak ansyen logo DALI (vèsyon 1).
Tou de logo yo posede pa DiiA. Objektif Digital Illumination Interface Alliance la se elaji mache a pou sistèm kontwòl ekleraj ki baze sou teknoloji koòdone dijital ekleraj adrese. Li se yon asosyasyon entènasyonal ki louvri pou konpayi ekleraj.
Tout manifaktirè yo an tèt yo bay yon seleksyon gwo DALI ki pèmèt sistèm kontwòl ekleraj, epi li se kounye a inivèsèl rekonèt kòm estanda endistri a pou kontwòl ekleraj.
Atribi kle nan DALI yo enkli: 1. Se yon pwotokòl louvri ki ka itilize pa nenpòt manifakti.
2. Pwosesis sètifikasyon obligatwa DALI-2 asire konpatibilite atravè manifakti yo.
3. Senp enstalasyon. Pa gen okenn nesesite pou pwoteje lè pouvwa ak liy kontwòl yo konekte ansanm.
4. Yon etwal (mwaye ak reyon), yon pye bwa, yon liy, oswa nenpòt konbinezon sa yo ka itilize kòm topoloji fil elektrik la.
5. Piske kominikasyon se dijital olye ke analòg, anpil aparèy ka resevwa egzak menm valè gradyasyon, sa ki lakòz pèfòmans eksepsyonèlman konsistan ak egzat gradyasyon.
6. Chak eleman nan sistèm nan gen yon adrès inik, bay yon seri vas opsyon pou kontwòl customizable.
KOUMAN DALI ak 1-10V KONPARE?
DALI te kreye pou ak pa endistri ekleraj la, menm jan ak 1-10V. Pati kontwòl ekleraj ak entèfas DALI ak 1-10V, tankou chofè LED ak detèktè, yo ofri pa yon varyete de machann. Men, se sèl resanblans ki genyen.
Gen kèk distenksyon kle ant DALI ak 1-10V:
DALI ka adrese. Sa fè wout la pou anpil karakteristik benefisye ki gen ladan gwoupman, sèn-anviwònman, ak kontwòl dinamik, ki pèmèt bagay sa yo tankou chanje ki detèktè ak switch kontwole ki aparèy limyè an reyaksyon a chanjman nan layout biwo.
Pa analòg, men dijital, se DALI. DALI ka bay kontwòl nivo limyè byen lwen pi egzak ak gradyasyon plis serye.
Depi DALI se yon estanda, pou egzanp, koub gradyasyon an espesifye, sa ki pèmèt pou konpatibilite manifakti ak manifakti nan ekipman an. Sèvi ak plizyè manifakti chofè sou menm chanèl gradyasyon an ka lakòz kèk rezilta trè enprevizib paske 1-10koub gradyasyon V pa janm te defini.
Sèlman gradyasyon debaz ak switch on/off yo kontwole atravè 1-10V. DALI kapab kontwole koulè, chanje koulè, teste ak bay fidbak pou limyè ijans, kreye sèn konplèks, ak fè anpil lòt travay espesifik ekleraj.
ÈSKE MWEN ITILIZE NENPÒT PWODWI DALI AK NENPÒT LÒT PWODWI DALI?
Paske estanda a te tèlman contrainte, te gen kèk pwoblèm konpatibilite ak premye iterasyon DALI. Kantite enstriksyon ki ta ka voye ak deteksyon kolizyon yo te tou de sevè kontrent pa lefèt ke chak ankadreman done DALI sèlman te gen 16 Bits (8 Bits pou adrès la ak 8 Bits pou kòmandman an). Kòm yon rezilta, yon kantite manifaktirè yo te eseye ogmante kapasite li yo lè yo ajoute karakteristik pwòp yo, ki te mennen nan sèten enkonpatibilite.
Sa a te adrese ak entwodiksyon DALI-2.
DALI-2 gen yon dimansyon siyifikativman pi laj pase orijinal la ak plizyè karakteristik ki pa te enkli ladan li. Kòm yon konsekans, modifikasyon yo ke manifakti divès kalite fè nan DALI yo pa nesesè ankò. Tanpri gade nan seksyon ki anba a anba "Kijan DALI travay" pou yon eksplikasyon pi konplè sou konsepsyon DALI-2.
Digital Illumination Interface Alliance (DiiA), pwopriyetè mak DALI-2, te mete restriksyon sevè sou itilizasyon li. Pi enpòtan nan yo se ke pa gen okenn pwodwi ki ka gen mak DALI-2 sof si li te ale nan yon pwosedi sètifikasyon separe pou asire ke li konfòme nèt ak IEC62386.
DALI-2 pèmèt, ak sèten limit, itilizasyon konpozan DALI-2 ak DALI nan yon sèl enstalasyon. Sa a esansyèlman implique ke chofè DALI LED—egzanp prensipal la—yo ka itilize nan yon aranjman DALI-2.
KIJAN KNX, LON, ak BACnet konpare ak DALI?
Pwotokòl kontwòl bilding tankou KNX, LON, ak BACnet yo fèt pou entegre ak jere anpil sistèm ak aparèy gaye atravè yon bilding. Yo pa ka itilize kòm pwotokòl kontwòl ekleraj depi prèske pa gen okenn chofè dirije sou mache a ki ka pèmèt yon koneksyon dirèk ak pwotokòl sa yo (byenke yon kantite trè limite nan chofè ki ap dirije yo disponib ak yon koòdone KNX).
Ansanm lòd DALI-2 la, nan lòt men an, gen yon kantite enstriksyon espesifik pou ekleraj depi DALI ak DALI-2 yo te kreye prensipalman pou kontwòl ekleraj. Men sa yo enkli gradyasyon, chanje koulè, anviwònman sèn, tès ijans ak fidbak, ak kòmandman ak fonksyon ekleraj sirkadyèn. Patikilyèman chofè ki ap dirije, yon varyete trè laj nan eleman kontwòl ekleraj ofri yon koneksyon dirèk DALI.
Nan anpil aplikasyon, yon sistèm jesyon bilding (BMS) ta anplwaye KNX, LON, BACnet ak pwotokòl ki gen rapò ak kontwole bilding lan antye (entegre HVAC, sekirite, kontwòl aksè, asansè, elatriye), tandiske DALI ta dwe itilize pou okipe jis la. limyè. Lè sa nesesè, yon pòtay ta pèmèt entèkominikasyon ant BMS la ak sistèm ekleraj la pou, pou egzanp, si sistèm sekirite a ta detekte yon entru, tout limyè koridò yo ta ka limen atravè DALI.

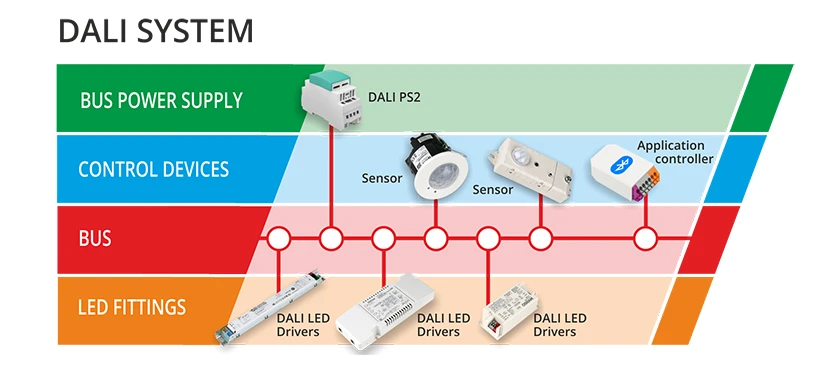

Ki jan DALI fonksyone?
Eleman debaz DALI se yon otobis, ki fèt ak de fil yo itilize pou transmèt siyal kontwòl dijital ki soti nan detèktè ak lòt aparèy antre nan yon kontwolè aplikasyon. Pou kreye siyal sortan pou aparèy tankou chofè ki ap dirije, kontwolè aplikasyon an aplike règ li te fèt avèk yo.
Inite ekipman pou pouvwa (PSU) pou otobis yo. Eleman sa a anjeneral nesesè. Li kenbe vòltaj otobis la fiks nan nivo ki nesesè yo.
1. Led enstalasyon. Yon chofè DALI obligatwa pou chak aparèy limyè nan yon sistèm DALI. Yon chofè DALI ka aksepte lòd dirèk otobis DALI, ki ka aji jan sa nesesè. Pilotè yo ka aparèy DALI oswa DALI-2, men yo p ap gen okenn nan karakteristik adisyonèl ki enkli ak dènye vèsyon sa a si yo pa aparèy DALI-2.
2. Antre gadjèt, tankou detèktè ak switch. Sa yo itilize 24-bit ankadreman done pou konekte ak kontwolè aplikasyon an. Yo pa pale ak aparèy kontwòl yo dirèkteman.
3. Egzanp. Yon aparèy tankou yon Capteur ka souvan loje yon kantite gadjèt diferan. Pou egzanp, detèktè yo souvan gen ladan yon reseptè enfrawouj, yon detektè nivo limyè, ak yon detektè mouvman (PIR). Aparèy sèl la gen twa ka, yo refere yo kòm ka. Chak egzanp DALI-2 ka adrese pou opere yon gwoup ekleraj separe epi yo ka yon manm nan yon gwoup kontwòl diferan.
4. Kontwolè aplikasyon pou aparèy kontwòl. "Sèvo yo" nan sistèm lan se contrôleur aplikasyon yo. Li voye lòd 16-bit bay ekipman kontwòl la apre li fin resevwa 24-siyal bit nan detèktè yo (ak lòt aparèy). Kontwolè aplikasyon an kontwole tou koule done otobis DALI a, kontwole li pou kolizyon ak reemèt enstriksyon yo jan sa nesesè.
DALI SE KÒMAN KÒMAN?

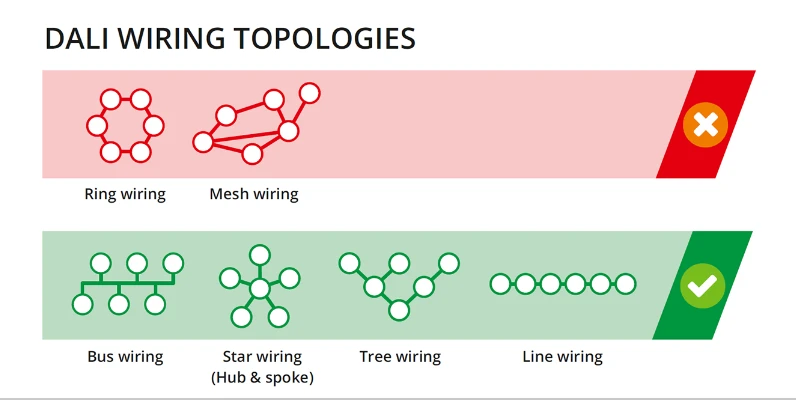

Ki topoloji DALI anplwaye? Otobis, etwal (mwaye ak reyon), pye bwa, liy, oswa nenpòt melanj topoloji sa yo ka itilize ak DALI.
Nenpòt topoloji fil elektrik bag oswa may pa pral fonksyone ak li.
Ki vòltaj DALI itilize? DALI bezwen c16V pou opere. Yon otobis DALI, sepandan, se pa yon SELV. Se konsa, li dwe toujou konekte lè l sèvi avèk flex oswa kab ki se elektè-rated.
Èske DALI reponn a polarite? Pa ditou, non. De fil bis DALI a pa depann de polarite yo. Chofè ki ap dirije, pou egzanp, souvan gen tèminal ki deziyen DA, DA sou aparèy DALI.
Èske pwoteksyon obligatwa pou fil elektrik DALI? Non, li pa bezwen pwoteksyon. Gen yon tolerans segondè pou fluctuation vòltaj, yon to done yon ti jan modès (1,200 baud), ak yon vòltaj otobis segondè (16V). Pwoteksyon pa nesesè paske nan jan otobis la rezistan akòz varyab sa yo nan prezans entèferans elektrik.
Ki kalite kab oswa flex ki ideyal pou DALI? Pi souvan, yon kab milti-nwayo ki pote tou elektrisite prensipal yo itilize pou fil DALI. De konfigirasyon kab ki pi komen yo se 6-nwayo (viv, ijans, latè, net, DA, DA) ak 5-nwayo (viv, tè, net, DA, DA).
